功能特點
*星/三角啟動兩繼電器模式
*tE時間保護符合有關增安型電動機過載保護的規程（GB3836.3-2000）
*可向DCS提供1路4～20mA模擬量輸出
*增安型電機的熱過載保護（tE時間保護）
*自耦變壓器啟動三繼電器開環模式
*欠壓保護
*提供4路繼電器輸出，滿足多種啟動方式和保護動作，并具有保護跳閘（或報警）信號輸出
*過壓保護
*欠載保護
*溫度保護


安裝使用注意事項
● 該裝置輸出接點容量：AC220V/。
● 互感器模塊： 35mm導軌或直接螺絲固定
● 該裝置工作電源：AC220V。
● 主控單元： 35mm導軌或直接螺絲固定
● 環境條件：-30℃~70℃、相對濕度<、無強腐蝕氣體、無強干擾的電磁場。
● 顯示模塊： 嵌入式安裝
● 主回路：AC380/660V,10HZ~55HZ。
● 該產品是屬于面板式安裝，通過卡扣卡在柜子里面，另外互感器或者主體部分安裝在柜子中。

1：安裝方式：確認一下是柜內安裝，還是在柜門上面安裝，還是抽屜式開關柜 ，也就是顯示控制模塊與互感器是整體的還是分開的， 可以確認一下 。
2：除了基本功能：缺相過載過流過壓欠壓不平衡，欠載，是否需要漏電，短路，485通迅 4-20MA輸出等要求功能？
3：除上上述功能，還是否有其它未描述要求？
4：如果是分體的，開孔尺寸是多少？數據線1.5米夠用嗎？是產品拿回去后再開孔嗎？
5：M60-1SNO     電流范圍是多大？
M60-1SNO-T1     電流范圍是多大？

功能：

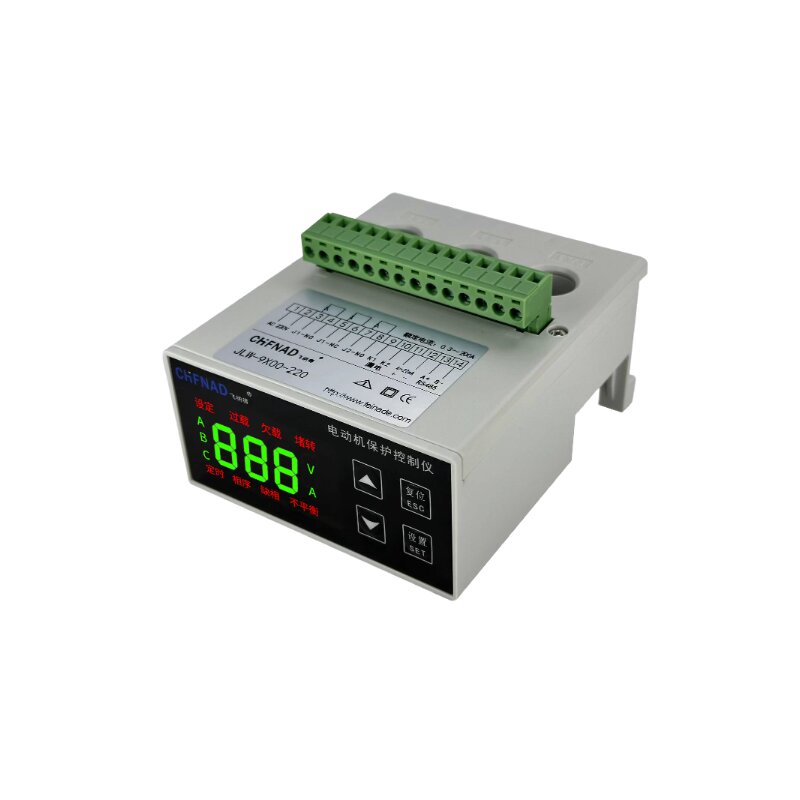

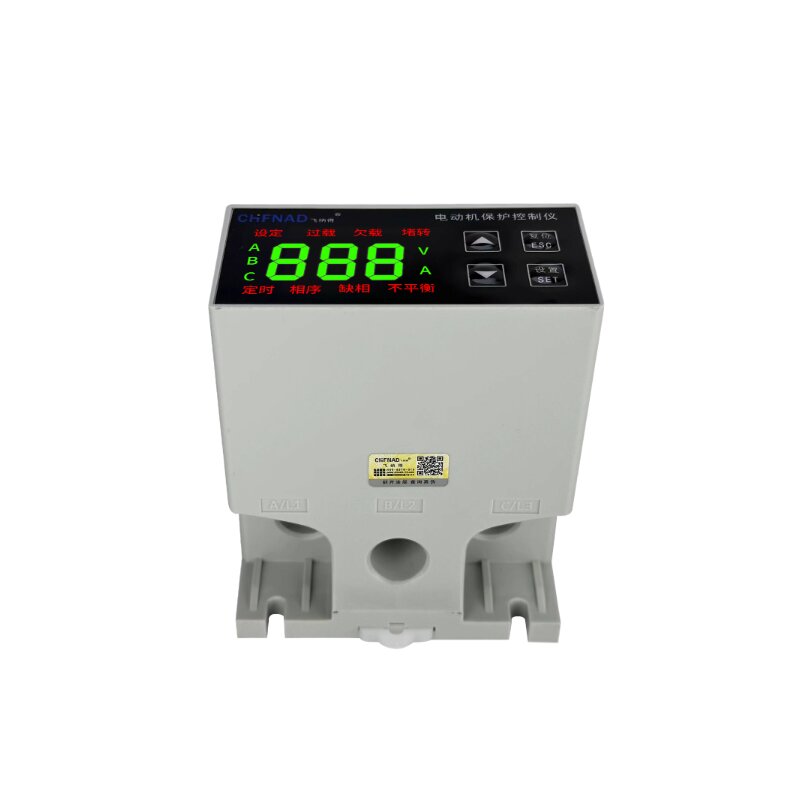

該系列低壓電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能?？膳c接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示 現場總線通信等功能。
應用范圍：

電動機保護器 是發電、供電、用電系統的重要器件。

主要技術指標
2.1環境條件
工作溫度：-25℃～+55℃
貯存溫度：-45℃～+70℃
相對濕度：5%～95% (產品內部不凝露，不結冰)
海拔高度：6000m 以下
大氣壓力：70 kPa～106 kPa
外殼防護等級：IP40
2.2 產品規格指標
指  標 型  號
飛納得D10Z 單位
額定電流設定范圍 0.10～10 A
電流測量精度 ±1 -
電源電壓 AC 220V V
觸點容量 10A/480VAC（純阻性負載） -
注：訂制規格要求根據不同的規格，單設置技術參數，不一一列出

2.3測量
三相電流： ±1.0
單相電壓： ±0.5
2.4保護定值誤差
動作值：
電流：±50mA 或定值的±3
電壓：±1V 或定值的±3
動作時間：
定時限： 0.1s～3s(含 3s)范圍內不過 60ms
3s～60s 范圍內不過整定值的±2%
反時限： 0.1s～3s(含 3s)范圍內不過±100ms
3s 以上不過計算值的±5%
